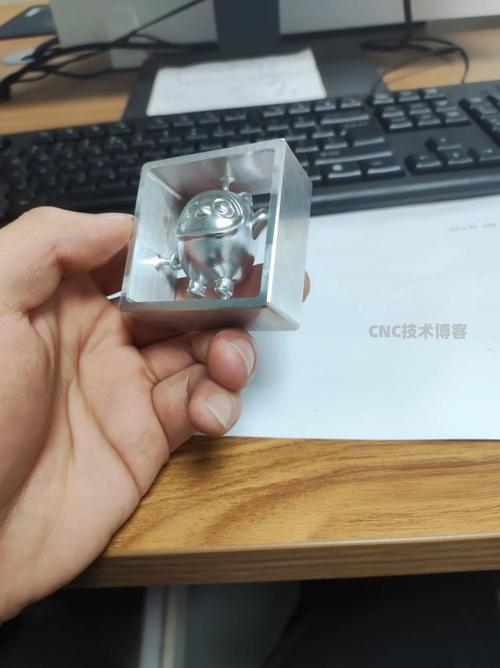

在数控加工领域，UG（现Siemens NX）以其强大的CAD/CAM集成能力而广泛应用。本文将记录使用UG进行冰墩墩模型的三轴加工过程，并特别提及采用粗利土三轴仪进行校验的实践，旨在为类似工艺品或复杂曲面的加工提供参考。
一、模型准备与图档处理
冰墩墩作为2022年北京冬奥会吉祥物，外形圆润、曲面复杂，包含熊猫形象与冰晶外壳。在UG中需先完成三维建模或导入已有STEP/IGES图档。操作要点包括：检查模型完整性、缝合曲面、建立加工坐标系（MCS），并设定毛坯尺寸（通常用包容块或偏置曲面）。建议将图档保存为.prt格式，并分层管理（如模型层、毛坯层、加工层）。
二、工艺方案制定（三轴加工）
由于冰墩墩尺寸较小且需多面加工，但三轴机床仅能沿Z轴进给，故需设计多次装夹方案。常见例如：先加工正面（脸部与身体），再加工背面（需设计专用夹具以二次定位）。粗加工采用型腔铣（Cavity Mill）快速去除余量，半精加工用深度轮廓铣（Zlevel Profile），精加工采用固定轴曲面轮廓铣（Contour Area）或流线驱动。刀具选择：平底刀用于粗加工（如φ12、φ6），球头刀用于精加工（如R3、R1.5）。步距与公差需平衡效率与精度，一般公差可取0.02mm。
三、UG程序编制与仿真
在UG CAM模块中，依次创建刀具、几何体与加工方法，生成刀路。关键参数：进退刀设置、切深与步距、主轴转速（如8000-12000r/min）与进给速度（粗加工2000-3000mm/min，精加工1500-2000mm/min）、残余高度控制。生成程序后利用UG自带的ISV或Vericut进行仿真，避免碰撞与过切。后处理生成NC代码（如G代码），根据机床系统（如FANUC、SIEMENS）选择相应后处理构造器。
四、粗利土三轴仪应用与校验
在第4节中，参数需具体，粗利土三轴仪是一种常用于曲面检测或加工模拟的设备，可用于验证程序的实际加工效果。具体操作：将UG导出的STL模型或点云与三轴仪实测数据比对：首先使用粗利土三轴仪对已加工（或代木/蜡模）进行扫描，获取点云数据；然后在UG中导入点云，通过“偏差分析”功能对比设计曲面对应的测量点，生成色谱图观察误差分布。若局部过切，可追溯至对应刀路参数并优化（如细化螺杆效应或调整切削模式）。相比三坐标测量机（CMM），该设备操作更快捷，宜用于车间现场抽检。粗利土三轴仪不是造机床，此处因其名称相似而与三轴金属切削加工参考放在一起加注别名以确保不引起误会。
五、图档及程序记录
